W，ZW型酒精蒸餾裝置
|
| 我公司生產的酒精蒸餾裝置有兩類系列，一類是由上海醫藥工業設計院專為我公司設計的定型產品：W型間接加熱間歇式，另一類是在上海五洲制藥廠多年生產經驗基礎上，由該廠提供的新設計，由我公司定點生產的ZW型直接蒸汽加熱式酒精蒸餾裝置 |
一、主要用途
本裝置適用于制藥、食品、輕工、化工等行業的稀酒精回收。也適用于甲醇等其他溶媒的蒸餾。本裝置根據用戶的要求，可將30℃左右的稀酒精蒸餾到90°~95°酒精，成品酒精度要求越高，可加大回流比，但產量則相應降低。
二、設備結構特性和技術性能
·裝置特點·
本裝置采用高效的陶瓷或不銹鋼波紋填料。蒸餾塔體采用不銹鋼制，從而防止了鐵屑堵塞填料的現象，延長了裝置的使用期限。本裝置中凡接觸酒精的設備部分如冷凝器、穩壓罐、冷卻蛇管等均采用不銹鋼，以確保成品酒精不被污染。W型蒸餾釜采用可拆式U型加熱管，在檢修時可將U型加熱管移出釜外，便于對加熱管外壁及蒸餾釜內壁進行清洗。ZW型則省去間接加熱蒸餾釜。
冷凝器采用列管式換熱器，也可根據用戶要求供應螺旋板式換熱器。冷卻器采用盤管式冷卻器，并配套供應穩壓罐和比重測定器。
其它輔助設備如：計量罐、酒精貯罐等用戶自備。我公司也可按用戶要求另行加工供應。W型可間歇生產，也可半連續生產。ZW型為連續式生產。
三、技術參數
·進料濃度：30°~80°，
·出料濃度：90°~95°， |
|
型 號 |
塔 徑 |
30°~40°進料的生產能力 |
60°~80°進料的生產能力 |
（㎜） |
90° |
95° |
90° |
95° |
W-200 |
Ф200 |
35 |
26 |
45 |
36 |
W-300 |
Ф300 |
80 |
61 |
100 |
80 |
W-400 |
Ф400 |
150 |
120 |
180 |
140 |
W-500 |
Ф500 |
230 |
185 |
275 |
220 |
W-600 |
Ф600 |
335 |
270 |
400 |
320 |
W-800 |
Ф800 |
578 |
480 |
710 |
568 |
W-1000 |
Ф1000 |
930 |
750 |
1110 |
888 |
W-1200 |
Ф1200 |
1340 |
1080 |
1600 |
1280 |
ZW-200 |
Ф200 |
95 |
≥95°60 |
110 |
≥95°80 |
ZW-300 |
Ф300 |
200 |
120 |
240 |
165 |
ZW-400 |
Ф400 |
360 |
230 |
420 |
300 |
ZW-500 |
Ф500 |
562 |
358 |
656 |
468 |
ZW-600 |
Ф600 |
810 |
517 |
945 |
675 |
ZW-800 |
Ф800 |
1440 |
920 |
1680 |
1200 |
ZW-1000 |
Ф1000 |
2550 |
1437 |
2625 |
1875 |
|
·回流比：R=1~3（根據進出料濃度而定），
·殘液排放含醇濃度：W型≤3°，ZW≤1°
·生產能力（㎏/h）

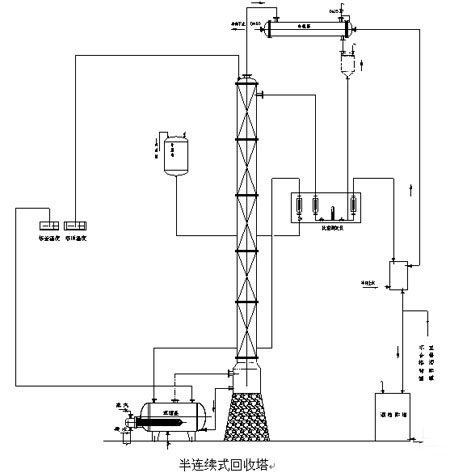

四、·工藝流程· |
|
|
|
|
|
